Широколентов коаксиален 20dB насочен съединител с представено изображение
  • Широколентов коаксиален 20dB насочен съединител

Широколентов коаксиален 20dB насочен съединител



Характеристики



• Микровълнови широколентови 20dB насочени съединители, до 40 GHz

• Широколентова, много октавна лента с SMA, 2,92 мм, 2.4 мм, 1,85 мм конектор

• Предлагат се персонализирани и оптимизирани дизайни

• насочена, двупосочна и двойна посока



Насоченият разклонител е устройство, което пробива малко количество микровълнова мощност за измерване. Измерванията на мощността включват мощност на инцидента, отразена мощност, стойности на VSWR и т.н.


WhatsApp

Детайл на продукта

Етикети на продукта

Описание

Насочените съединители на концепцията се използват при мониторинг и изравняване на мощността, вземане на проби от микровълнов сигнал, измерване на отражение и лабораторни тестове и измерване, отбранителна военна, антена и други приложения, свързани с сигнала.

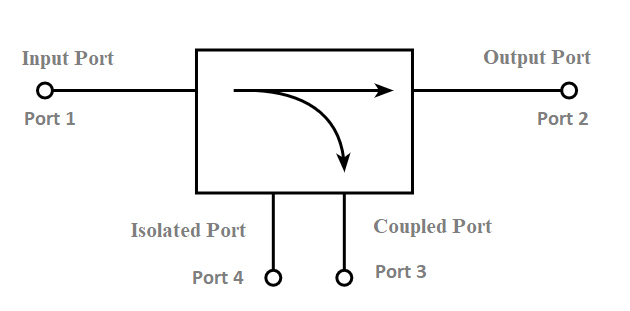

Продукт-Description1

Приложения

1. Лабораторно оборудване за изпитване и измерване
2. Мобилно телекомуникационно оборудване
3. Военни и отбранителни комуникационни системи
4. Сателитно комуникационно оборудване

Наличност: На склад, без MOQ и безплатно за тестване

Технически подробности

Номер на част Честота Свързване Плоскост Вмъкване
Загуба		 Насока VSWR
CDC00698M02200A20 0.698-2.2GHz 20 ± 1db ± 0.6db 0.4db 20db 1.2: 1
CDC00698M02700A20 0.698-2.7GHz 20 ± 1db ± 0.7db 0.4db 20db 1.3: 1
CDC01000M04000A20 1-4GHz 20 ± 1db ± 0.6db 0,5 dB 20db 1.2: 1
CDC00500M06000A20 0.5-6GHz 20 ± 1db ± 0.8db 0.7db 18db 1.2: 1
CDC00500M08000A20 0.5-8GHz 20 ± 1db ± 0.8db 0.7db 18db 1.2: 1
CDC02000M08000A20 2-8GHz 20 ± 1db ± 0.6db 0,5 dB 20db 1.2: 1
CDC00500M18000A20 0,5-18GHz 20 ± 1db ± 1.0db 1.2db 10db 1.6: 1
CDC01000M18000A20 1-18ghz 20 ± 1db ± 1.0db 0.9db 12db 1.6: 1
CDC02000M18000A20 2-18GHz 20 ± 1db ± 1.0db 1.2db 12db 1.5: 1
CDC04000M18000A20 4-18ghz 20 ± 1db ± 1.0db 0.6db 12db 1.5: 1
CDC27000M32000A20 27-32GHz 20 ± 1db ± 1.0db 1.2db 12db 1.5: 1
CDC06000M40000A20 6-40GHz 20 ± 1db ± 1.0db 1.0db 10db 1.6: 1
CDC18000M40000A20 18-40GHz 20 ± 1db ± 1.0db 1.2db 12db 1.6: 1

Бележки

1. Входната мощност е оценена за товар VSWR по -добре от 1,20: 1.
2. Физическата загуба на съединителя от вход към изход в определения честотен диапазон. Общата загуба е сумата от свързаната загуба и загубата на вмъкване. (Загуба на вмъкване+0,04dB свързана загуба).
3. Други конфигурации, като различни честоти или различни кулини, са достъпни при различни номера на части.

Ние предоставяме ODM & OEM услуги за вас и можем да предоставим 3db, 6db, 10db, 15db, 20db, 30db, 40db персонализирани съединители. SMA, N-Type, F-Type, BNC, TNC, 2,4 мм и 2,92 мм конектори са достъпни за ваш избор.
